Платы управления

Устройство управления УЭЛ включает центральную плату ЦПУ-2 (ЦПУ) и плату ПК. За счет унификации плат и программного обеспечения нам удалось унифицировать устройство.

ЦПУ-2 с ЦПП-2

Новая центральная плата на процессоре STM32. Поставляется в комплекте с платой процессора ЦПП-2 с модулем блютуз (ранние версии с ЦПП без блютуз).
Взаимозаменяемость с предшествующей ЦПУ по подключению 99,9%, основные параметры настройки совпадают как по обозначению, так и по смыслу, ЦПУ-2 и ЦПУ совместимы при работе в группе.

На плате процессора ЦПП-2 установлен модуль блютуз, который позволяет осуществлять настройку и диагностику контроллера с помощью смартфона на платформе Android. В том числе приложение позволяет сохранять в смартфоне и загружать в память ЦПП-2 конфигурации настроек лифта. С помощью приложения "Э-ЛИФТТЕХНИК" возможно удалённое обновление версии программного обеспечения контроллера ЦПП-2 начиная с версии .200-12 (на индикаторе при запуске показывает 02 00 12).

Центральная плата ЦПУ-2 обеспечивает управление широким спектром лифтов различного назначения:

Пассажирскими лифтами
Грузовыми лифтами
Больничными лифтами
Автомобильными лифтами
Лифтами с проходной кабиной
Скоростными лифтами с количеством остановок до 30
Обеспечивает групповую работу лифтов-до 6
Обеспечивает мониторинг лифта
Обеспечивает все требования к новым лифтам, в соответствии с ГОСТ 33984.1-2016
Обеспечивает различные режимы работы лифта: режим «пожарная опасность»; режим «перевозка пожарных подразделений»; режим «сейсмо опасность»; режим «выравнивание» и многое другое.

ЦПУ

В настоящее время заменена на плату ЦПУ-2. Производится и поставляется в качестве запасной части.

Центральная плата ЦПУ обеспечивает управление широким спектром лифтов различного назначения:

Пассажирскими лифтами
Грузовыми лифтами
Больничными лифтами
Автомобильными лифтами
Лифтами с проходной кабиной
Скоростными лифтами с количеством остановок до 30
Обеспечивает групповую работу лифтов-до 6
Обеспечивает мониторинг лифта
Обеспечивает все требования к новым лифтам, в соответствии с ГОСТ 33984.1-2016
Обеспечивает различные режимы работы лифта: режим «пожарная опасность»; режим «перевозка пожарных подразделений»; режим «сейсмо опасность; режим «выравнивание» и многое другое.

ПК

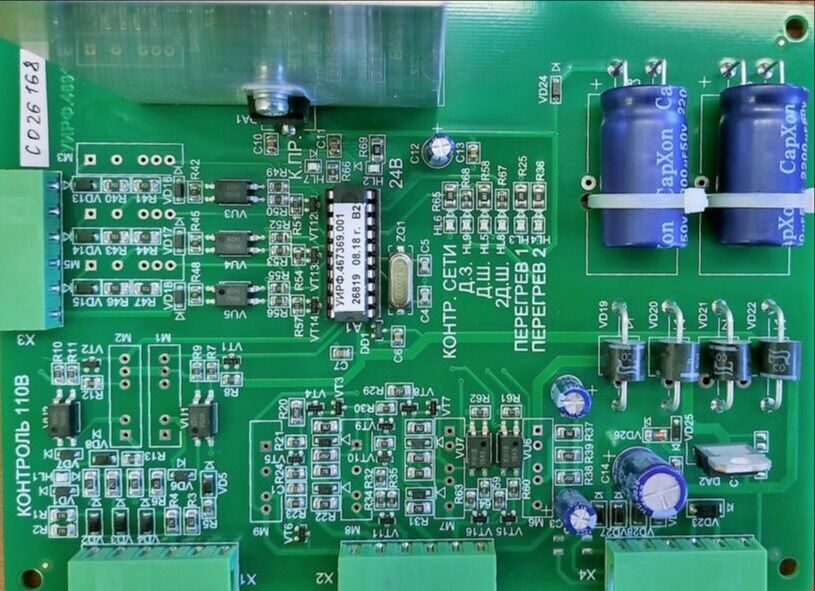

Плата осуществляет следующие функции:

Контроль трехфазной сети: чередование фаз; пропадание одной из фаз; снижение уровня напряжения на одной из фаз.
Контроль охраны шахты (несанкционированное проникновение в шахту). Для контроля охраны шахты могут применяться как нормально замкнутые контакты замков дверей шахты, так и нормально разомкнутые.
Контроль перегрева двигателя.
Формирование стабилизированного напряжения +24В. Со встроенной защитой от К.З. и перегрузок.
Узел контроля цепей ~110В при помощи щупа не имея вольтметра или тестера можно диагностировать наличие напряжения в цепочке безопасности (замкнут или разомкнут контакт безопасности).

Модули управления

Электронный модуль МК-06 предназначен для управления магнитными пускателями 0- 4 габарита в составе станций управления лифтом. Модуль содержит электронную схему контроля тока, позволяющую отключать пускатели 1-4 габарита при заклинивании. Модуль закрыт пластиковой крышкой, а так же имеет индикацию защиты.
Электронный модуль МТ-04 предназначен для управления катушкой тормоза в составе станций управления лифтом. Максимальный ток нагрузки 2А. Модуль закрыт пластиковой крышкой, а так же имеет индикацию включенного состояния.
Электронный модуль МТЕ-01 предназначен для управления катушкой тормоза с форсировкой в составе станций управления лифтом. Максимальный ток нагрузки в зависимости от катушки при форсировке 8/2А в режиме удержания 2/1А. Модуль закрыт пластиковой крышкой, а так же имеет индикацию включенного состояния.

ПУД

Плата управления дверьми предназначена для управления преобразователями частоты привода дверей кабины в составе станции управления лифтом. Максимальное коммутируемое напряжение 60 вольт 500 мА постоянного тока, без защиты по току.

Кросс платы кабины, приямка, устройства управления

Возможен вариант подключения аппаратов находящихся на кабине, в приямке, в устройстве управления через разработанные нами кросс платы с помощью разъемов. Преимуществами такого решения, является упрощение и ускорение монтажа лифта, вероятность ошибок монтажа при данном типе подключения аппаратов значительно снижается.
